空心圓盤污泥干燥工程

案例概述:1、技術參數 序號類型參數要求1設備型號YPK-1502單臺圓盤軸數量1根3單臺換熱總面積150m24進料形式污泥泵5出料形式底部出料6揮發份排出形式強制外排進行尾氣處理7主機單臺外形尺寸長 6.2m,寬2.5 m,高 3m8處理能力430T/天9干燥熱源及耗量導熱油10總裝機功率58kw2、基礎數據 物…

在線咨詢
案例詳情 圖片集錦

1、圓盤干燥機的技術參數

序號

類型

參數要求

1

設備型號

YPK-150

2

單臺圓盤軸數量

1根

3

單臺換熱總面積

150m2

4

進料形式

污泥泵

5

出料形式

底部出料

6

揮發份排出形式

強制外排進行尾氣處理

7

主機單臺外形尺寸

長 6.2m,寬2.5 m,高 3m

8

處理能力

430T/天

9

干燥熱源及耗量

導熱油

10

總裝機功率

58kw


2、基礎數據
物料名稱:污泥
設備材質:物料接觸部分使用SUS304不銹鋼
初水分:80%
終水份:40%
干燥溫度: 220~250℃
出風溫度:75~85℃
熱源:生物質導熱油爐
安裝位置:室內
電源:380V   50HZ   三相四線

3工作原理:

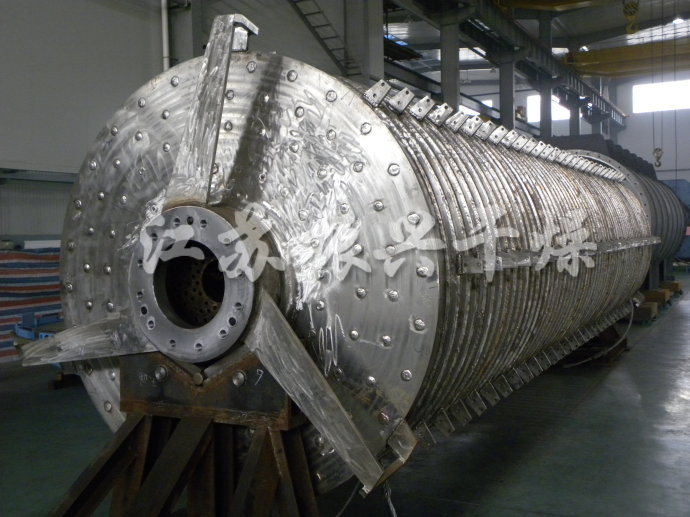

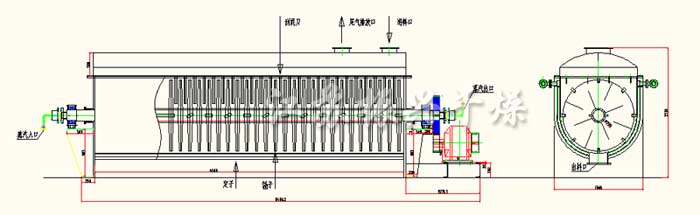

  圓盤干燥機的空心軸上密集排列著楔型中空漿葉,熱介質經空心軸流經漿葉。單位有效容積內傳熱面積很大,熱介質溫度從40℃到320℃,可以是水蒸汽,也可以是熱水或?qū)嵊偷?。傳熱介質通過旋轉接頭,流經殼體夾套及空心攪拌軸,空心攪拌軸依據熱介質的類型而具有不同的內部結構,以保證較佳的傳熱效果。
  在槳葉及夾套通入蒸汽加熱的同時,出料口上部同時通入經過加熱后的干空氣進一步干燥,這樣大大增加了設備的干燥強度。蒸發出來的水分由尾氣帶出干燥機,經過布袋除塵器過濾,將干燥后的細粉回收下來,濕空氣由水除塵后引風機排出室外。

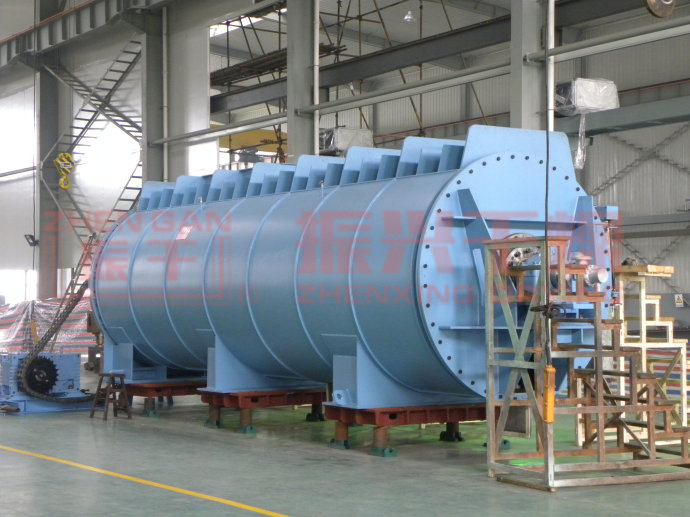

圖片集錦
空心圓盤污泥干燥工程
空心圓盤污泥干燥工程
空心圓盤污泥干燥工程
空心圓盤污泥干燥工程
