簡介:
流化床操作具有固體顆?;旌虾?、氣固兩相間的傳熱傳質表面積大等優點,但是其主要不足是:①處理的顆粒應大于50~100μm,否則易形成溝流和滯動區;②顆粒粒度分布寬時,挾帶嚴重;③顆粒溫度較大時容易形成結塊或團聚;④對于麥粒、纖維、切片等非球形顆粒不能很好流化。

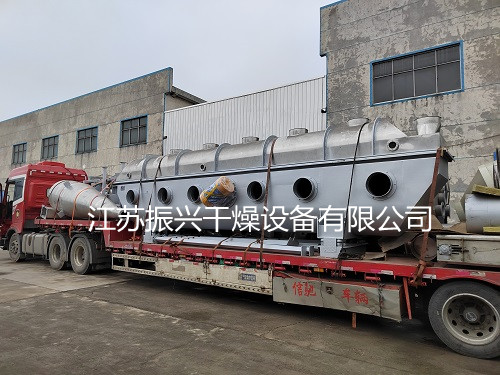

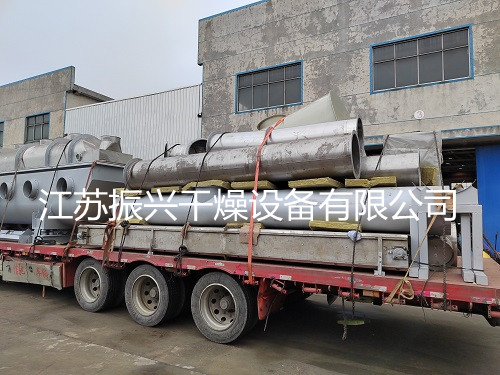

振動流化床是一種很成功的改型流化床,它是支承在一組彈簧上的流化床,由激振電機提供動力。投入干燥機的散狀物料在多孔板上受激振力的作用向出口端拋擲而輸向出VI端。熱風由多孔板下鼓入,從物料層中通過,將熱量傳給物料,并攜帶從物料中汽化的水分由排氣口排出,從而使物料干燥。由于物料在振動流化床中受機械振動的作用,處于運動狀態,只需鼓入適量的熱空氣便可達到動態干燥,因而熱效率高,物料干燥均勻。
振動流化床分類:
振動流化床床形和加熱方式等有多種不同的結構,工業上根據激振方式的不同,常見有以下幾種振動流化床。
①激振電機驅動。激振電機安裝在床體后部,通常采用固定激振角(一般為30°~60°)。它通過調節激振力和堰板高度(堰板安裝在多孔板出料端)以改變物料在床內的停留時間。
②激振電機安裝在中間振動流化床重心的位置上,它可以調節激振電機的方位,改變激振力方向及激振力大小來改變物料在床中的停留時間,但調節幅度不大,因激振角超過75°時會引起床體異常振動。
上述兩種振動流化床,在激振電機產生使物料向前運動的同時會產生橫向力(橫向力通常由兩側面激振電機間加設橫梁來承受),當橫向力過大或床體結構不合理時會造成床的下箱體開裂。
③如圖《床底部安裝電機鏈輪驅動》所示,是在床底部安裝了電機鏈輪驅動,裝有偏心條塊的軸來產生激振力的振動流化床。這種激振方式可避免有害的橫向力(其通常比較?。?。尼羅公司將此種振動流化床用于奶粉二級干燥,據報道******型的多孔板面積可達16m2。
工作原理:
如果有一料層放在振動空間,就會出現以下現象:最初隨著振動加速度的增加,料層逐漸被壓實;當加速度值接近重力加速度(9.81m/s2)時,料層密度達到******;如果進一步增加振動加速度,則料層便開始膨脹,并出現所謂振動流化狀態。這時。放在振動表面的物料產生強烈混合,并且很容易作水平或傾斜移動,也可沿螺旋面向上(或向下)輸送。在此條件下,若利用傳導、對流、輻射或其中兩者%E
